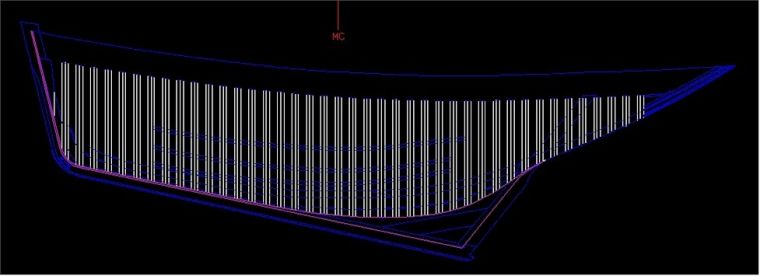

Membrure
La membrure va donner sa forme à la coque. Elle est constituée d'une série de couples reposant sur la quille. Chaque couple est
constitué de deux membres solidarisés entre eux.

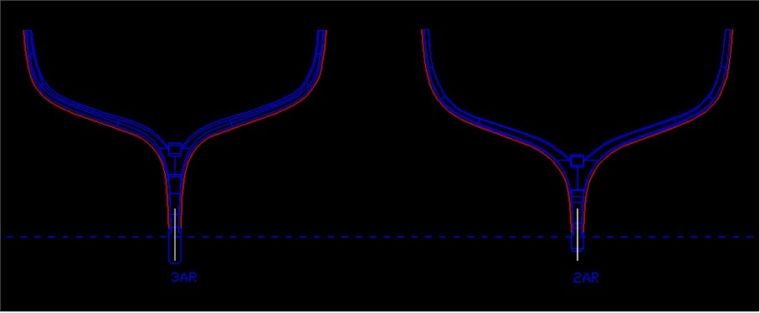

Couples
Ils sont espacés de 45 cm d'axe à axe. Les membres ont chacun une épaisseur de 10 cm, et ils sont boulonnés par couple. La tête de
membrure présente une section de 10 x 10 cm.
Chaque membre comprend : une varangue ou deux demi varangues, un oreiller si besoin, deux croisures et deux têtes.
Les varangues entières sont tournées vers la proue et la poupe depuis le maître couple.
Les couples sont posés directement sur la quille avec un encastrement léger de la varangue sur la quille jusqu'à maximum mi-distance
de la râblure. Ils sont fixés par une cheville borgne enfoncée dans la quille aux 2/3 de son épaisseur, les chevilles sont disposées en
quinconce afin de ne pas affaiblir la quille.
Les flancs latéraux des varangues descendent jusqu'au raz de la râblure. L'étambot et le brion ne sont pas entaillés afin de ne pas les
affaiblir, le marsouin et les pièces mortes sont là pour çà.
Les jonctions entre les éléments constitutifs des couples sont des raccords plats. Ces jonctions sont disposées de façon relativement
aléatoire, en fonction de la dimension des pièces de bois tord disponibles sur le chantier, mais positionnés dans la mesure du possible
vers le centre de la pièce du membre en opposition.
Les apôtres présentent une épaisseur de 9 cm. Ils sont constitués d'une large pièce de bois appliquée sur l'étrave, mise en forme selon
le profil de la coque, et qui renforce la fixation du bordage au niveau de l'étrave.
Les couples avant sont parfois des demi couples, boulonnés de part et d'autre de la pièce morte d'étrave.
Élancées (faux couples)
Ce sont de fausses membrures correspondant aux couples arrière, consitutés de deux ensembles symétriques et montées
perpendiculairement aux longues fourchettes, et positionnées tous les 45 cm d'axe à axe, depuis le 1er membre franc jusqu'au tableau.
Les faux couples arrière, hors marsouin, sont assis latéralement sur les fourchettes longues.
constitué de deux membres solidarisés entre eux.
Couples
Ils sont espacés de 45 cm d'axe à axe. Les membres ont chacun une épaisseur de 10 cm, et ils sont boulonnés par couple. La tête de
membrure présente une section de 10 x 10 cm.
Chaque membre comprend : une varangue ou deux demi varangues, un oreiller si besoin, deux croisures et deux têtes.
Les varangues entières sont tournées vers la proue et la poupe depuis le maître couple.
Les couples sont posés directement sur la quille avec un encastrement léger de la varangue sur la quille jusqu'à maximum mi-distance
de la râblure. Ils sont fixés par une cheville borgne enfoncée dans la quille aux 2/3 de son épaisseur, les chevilles sont disposées en
quinconce afin de ne pas affaiblir la quille.
Les flancs latéraux des varangues descendent jusqu'au raz de la râblure. L'étambot et le brion ne sont pas entaillés afin de ne pas les
affaiblir, le marsouin et les pièces mortes sont là pour çà.
Les jonctions entre les éléments constitutifs des couples sont des raccords plats. Ces jonctions sont disposées de façon relativement
aléatoire, en fonction de la dimension des pièces de bois tord disponibles sur le chantier, mais positionnés dans la mesure du possible
vers le centre de la pièce du membre en opposition.
Les apôtres présentent une épaisseur de 9 cm. Ils sont constitués d'une large pièce de bois appliquée sur l'étrave, mise en forme selon
le profil de la coque, et qui renforce la fixation du bordage au niveau de l'étrave.
Les couples avant sont parfois des demi couples, boulonnés de part et d'autre de la pièce morte d'étrave.
Élancées (faux couples)
Ce sont de fausses membrures correspondant aux couples arrière, consitutés de deux ensembles symétriques et montées
perpendiculairement aux longues fourchettes, et positionnées tous les 45 cm d'axe à axe, depuis le 1er membre franc jusqu'au tableau.
Les faux couples arrière, hors marsouin, sont assis latéralement sur les fourchettes longues.
Ces pages sont en construction, ne vous étonnez pas si le texte
s'arrête brutalement à un moment bizarre :-)
