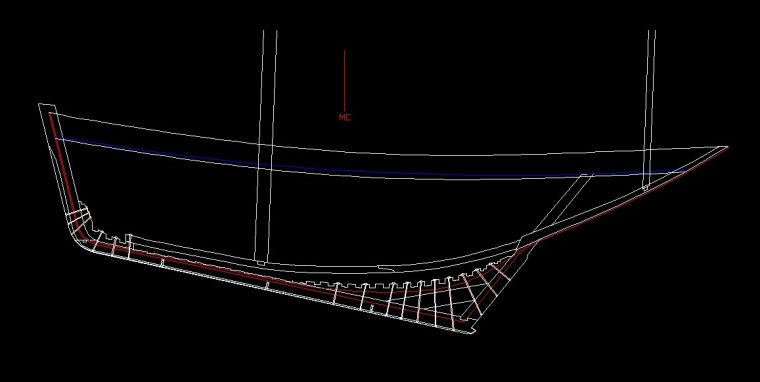

Charpente de poupe
On passe à la charpente de poupe. C'est elle qui va donner son aspect si caractéristique au Dundee.

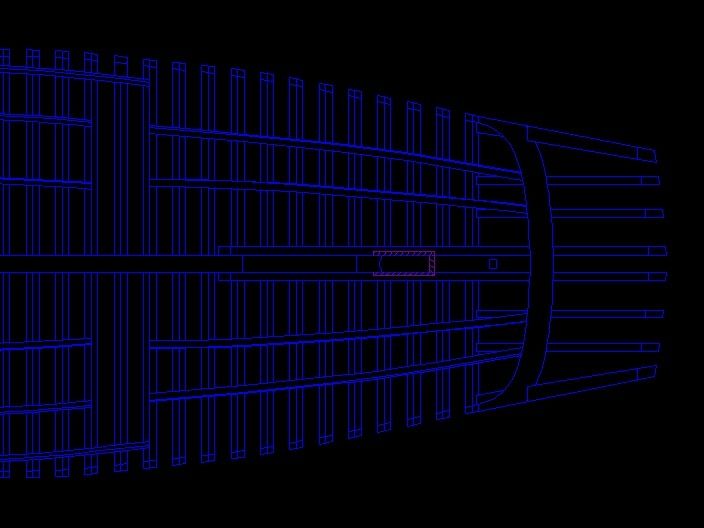

Voûte
La voute est constituée de 2 fourchettes longues, de 2 paires de fourchettes courtes et de 2 cornières.
Fourchettes longues
Elles font une épaisseur de 13 cm, et sont fixées sur l'étambot après montage de la quille, ce sont elles qui donnent sa ligne à la voûte.
Les fourchettes sont sciées à la verticale à l'avant de l'étambot. La 1ère membrure franche s'appuie par son billot à leur section
(extrémité).
Derrière le passage de la mèche de gouvernail, à environ 40 cm, les fourchettes sont réunies par un madrier, et sont soigneusement
balancées. Le madrier est une pièce de remplissage encastrée entre les fourchettes longues, moins épaisse qu'elles, allant de la
cloison arrière de la citerne jusqu'au tableau. Il reçoit dans une mortaise carrée le pied du mât de tape-cul.
Les fourchettes longues présentent une légère cassure arrondie, au niveau du tableau prolongeant les préceintes sous la voûte. L'angle
est d'environ 7,5°.
Fourchettes courtes et cornières
Les fourchettes courtes font 12 cm d'épaisseur, à raison de, 2 par côté, complétées par les cornières, une de chaque bord, clouées à la
dernière élancée et au tableau, enserrées entre la préceinte et la serre bauquière côté avant, légèrement effilées vers l'arrière.
Les allonges de voûte, également de 12 cm d'épaisseur, elles aussi à raison de 2 de chaque côté, prennent sur les fourchettes courtes,
viennent sur les élancées, et rattrapent au moins 4 membres francs.
Les cornières font 12 cm de largeur par 12 cm d'épaisseur au niveau du couronnement, et s'épaississent progressivement jusqu'à 24
cm de largeur par 18 cm d'épaisseur au niveau de la 1ère élancée. Tout est chevillé ensemble.
La voûte est renforcée par un vaigrage monté à l'intérieur.
La partie de voûte au-delà du tableau, soit à partir de la ligne de pont, est plane, l'extrémité des fourchettes est rectiligne, et présente un
angle d'environ 7,5° avec le prolongement de la quille.
Tableau arrière
On trouve l'équivalent des préceintes sous la voûte, découpé selon un gabarit pré-établi, qui permet de joindre la forme de la quille à la
voûte. Ce renfort de voûte fait 8 cm d'épaisseur, et est cloué en place sur les fourchettes. Il est doublé en renfort à l'intérieur de la coque
par une courbe horizontale de 10 cm d'épaisseur.
Voûte
La voute est constituée de 2 fourchettes longues, de 2 paires de fourchettes courtes et de 2 cornières.
Fourchettes longues
Elles font une épaisseur de 13 cm, et sont fixées sur l'étambot après montage de la quille, ce sont elles qui donnent sa ligne à la voûte.
Les fourchettes sont sciées à la verticale à l'avant de l'étambot. La 1ère membrure franche s'appuie par son billot à leur section
(extrémité).
Derrière le passage de la mèche de gouvernail, à environ 40 cm, les fourchettes sont réunies par un madrier, et sont soigneusement
balancées. Le madrier est une pièce de remplissage encastrée entre les fourchettes longues, moins épaisse qu'elles, allant de la
cloison arrière de la citerne jusqu'au tableau. Il reçoit dans une mortaise carrée le pied du mât de tape-cul.
Les fourchettes longues présentent une légère cassure arrondie, au niveau du tableau prolongeant les préceintes sous la voûte. L'angle
est d'environ 7,5°.
Fourchettes courtes et cornières
Les fourchettes courtes font 12 cm d'épaisseur, à raison de, 2 par côté, complétées par les cornières, une de chaque bord, clouées à la
dernière élancée et au tableau, enserrées entre la préceinte et la serre bauquière côté avant, légèrement effilées vers l'arrière.
Les allonges de voûte, également de 12 cm d'épaisseur, elles aussi à raison de 2 de chaque côté, prennent sur les fourchettes courtes,
viennent sur les élancées, et rattrapent au moins 4 membres francs.
Les cornières font 12 cm de largeur par 12 cm d'épaisseur au niveau du couronnement, et s'épaississent progressivement jusqu'à 24
cm de largeur par 18 cm d'épaisseur au niveau de la 1ère élancée. Tout est chevillé ensemble.
La voûte est renforcée par un vaigrage monté à l'intérieur.
La partie de voûte au-delà du tableau, soit à partir de la ligne de pont, est plane, l'extrémité des fourchettes est rectiligne, et présente un
angle d'environ 7,5° avec le prolongement de la quille.
Tableau arrière
On trouve l'équivalent des préceintes sous la voûte, découpé selon un gabarit pré-établi, qui permet de joindre la forme de la quille à la
voûte. Ce renfort de voûte fait 8 cm d'épaisseur, et est cloué en place sur les fourchettes. Il est doublé en renfort à l'intérieur de la coque
par une courbe horizontale de 10 cm d'épaisseur.
Ces pages sont en construction, ne vous étonnez pas si le texte
s'arrête brutalement à un moment bizarre :-)
s'arrête brutalement à un moment bizarre :-)
