Bordage

Parement

Avant de procéder au bordage proprement dit, il est nécessaire de réaliser le parement des couples. Cette opération consiste à mettre
en forme les faces intérieures et extérieures des couples afin de donner une forme harmonieuse et fluide à la future coque. D'un point de
vue plus technique, l'opération revient à façonner les couples selon les lignes d'eau, pour que les bordés s'appliquent sur toute la
surface des couples.

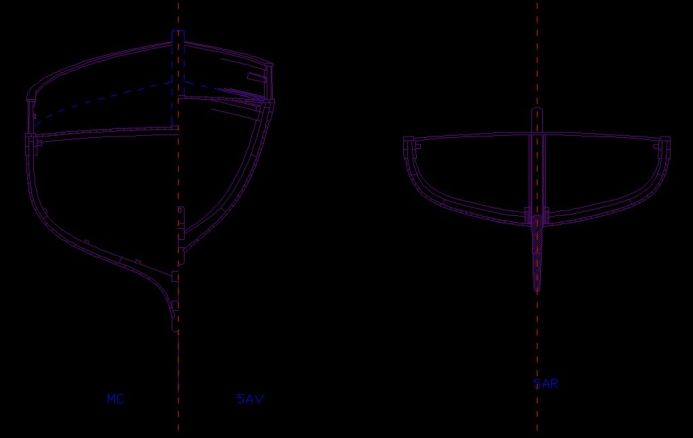

Préceintes - Serre bauquière – Ceinture

Il y a de part et d'autre de la coque deux préceintes, de section 8 cm x 20 cm, ceinturant comme leur nom l'indique, par l'extérieur, les
couples. Elles sont doublées intérieurement par les ceintures, encore appelée serre bauquières, et les sous ceintures, ou sous
bauquières, de mêmes sections. chaque ceinture est elle même renforcée par une contre ceinture de 10 cm x 10 cm appliquée sur sa
face interne.

La lisse de préceinte part de l'angle du tableau, et réunit les têtes de membrures entre elles, tout en recouvrant les préceintes
entièrement, les têtes de membrure, et chevauchant à moitié les ceintures.

L'arête supérieure de la préceinte supérieure et l'arête inférieure de la préceinte inférieure sont renforcées par un rond de fer de diamètre
3 cm semi encastré dans les préceintes, destiné à protéger des chocs d'abordage et du frottement des lignes de pêche.

A l'arrière, deux longues allonges de voûte, de 10 à 12 cm d'épaisseur, relient entre elles toutes les pièces de charpente. Elles sont
fixées sur les 4 premiers couples pleins arrière, et s'appuient sur le renfort intérieur de tableau.

Intérieurement, trois serres d'environ 5 x 10 cm courent approximativement du couple 2 avant au couple 3 arrière. L'extrémité arrière des
serres les plus externes est appuyée sur le même couple que l'extrémité avant des allonges de voûte. Les autres s'arrêtent sur le couple
précédent.

La voûte est renforcée par des traverses métalliques boulonnées sur les barrots où elles sont encastrées.

A l'avant, une courbe horizontale, de l'épaisseur des barrots de pont, et placée au niveau de ces barrots, relie les préceintes à l'étrave et
aux apôtres.

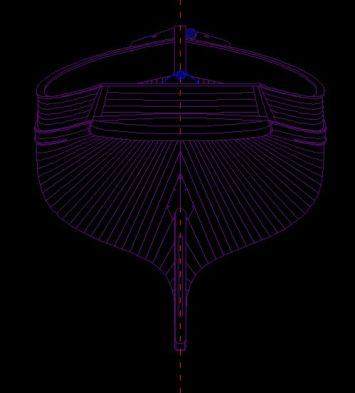

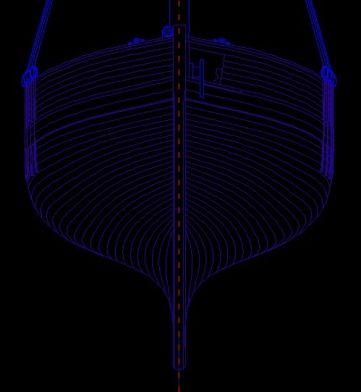

Bordage

Une fois les préceintes et bauquières en place, on peut procéder au bordage proprement dit.

Ce bordage est constitué de bordés de 5 cm d'épaisseur pour les pièces du bouchain et celles du pont, mais de 7 à 8 cm d'épaisseur
pour le galbord et le contre galbord. Chaque bordé est taillé dans une planche de 7 à 10 mètres de longueur.

D'une largeur d'environ 15 à 20 cm au niveau du maître couple, les virures du bouchain sont effilées vers la proue et la poupe.
L'effilement est fait de façon que le nombre de virures soit constant sur la totalité de la longueur de la coque. Le galbord et le contre
galbord, contrairement aux autres bordés, ne sont pas effilés et sont parallèles à la quille. Le galbord s'encastre dans la râblure creusée
dans la quille, l'étrave et l'étambot.

Les joints entre bordés sont disposés de manière à toujours avoir au moins trois virures entre deux joints situés sur le même couple.

GALBORD (ou GABORD) : Ce sont les deux premiers bordés, de part et d'autre de la quille. Ils s'encastrent dans la râblure de la quille et
sont plus épais que les suivants : les contres galbords. Les galbords ne sont jamais effilés.
RIBORD : Troisième bordé après le galbord et le contre galbord. Ils forment le franc-bord.
BOUCHAIN : Partie ronde de la coque, comprise entre les fonds horizontaux et la partie verticale (la muraille).
